異形管継手

ポリエチレン管接続用メカニカル継手（PM型継手）は、軽量・コンパクト、シンプルな構造、簡単施工を実現した製品です。初めて使用する人でも用意に組み立て方が理解でき、迅速に施工できます。

シンプルな構造で、PE管との接続を４種類の接合部品のみで接続可能です。

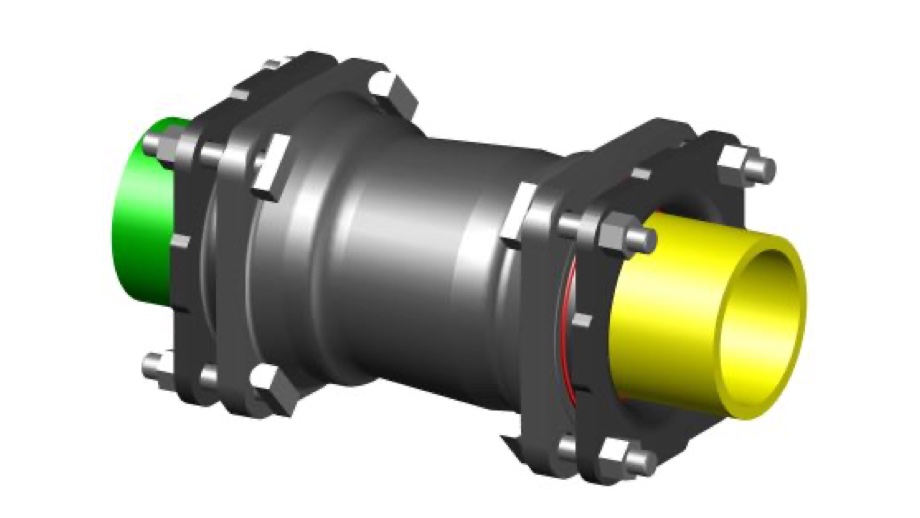

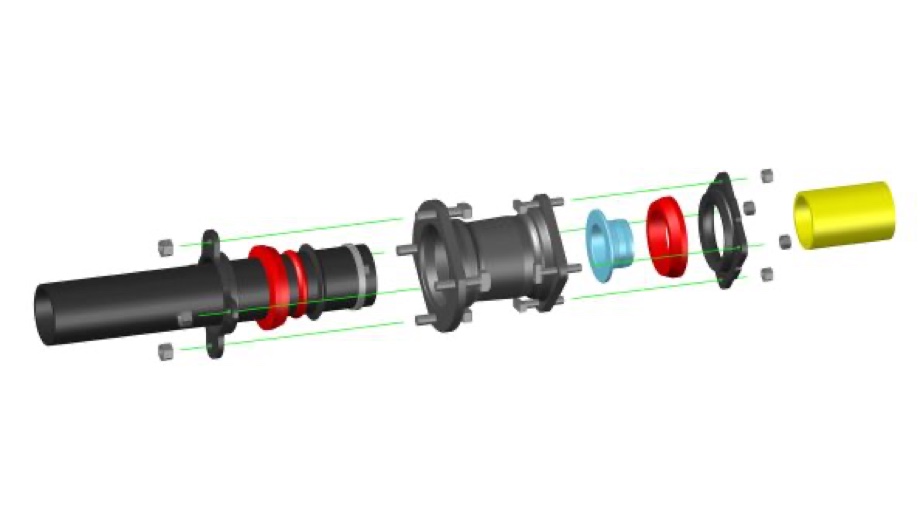

PTM-Sセンブル＜T:Toransition＞

常設用メカニカル継手。接続対象管はポリエチレン本管と鋳鉄管（TM型・GM型）。仮設配管での繰り返し使用にも有効利用できます。

口径	本体（外形×厚さ）mm	質量（㎏）	コード
100	258×235	13	0000-0100
150	312×235	18	0000-0150
200	364×235	24	0000-0200
300	472×235	36	0000-0300

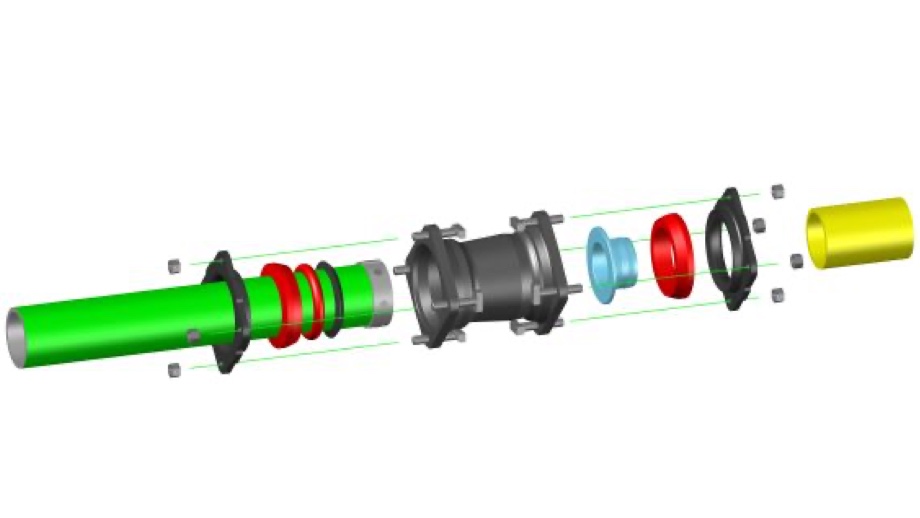

KPM-Sセンブル

常設用メカニカル継手。接続対象管はポリエチレン本管と鋼管（PLP・SGP)。仮設配管での繰り返し使用にも有効利用できます。

口径	本体（外形×厚さ）mm	質量（㎏）	コード
100	240×235	11	0010-0100
150	290×235	16	0010-0150
200	341×235	22	0010-0200
300	448×235	33	0010-0300

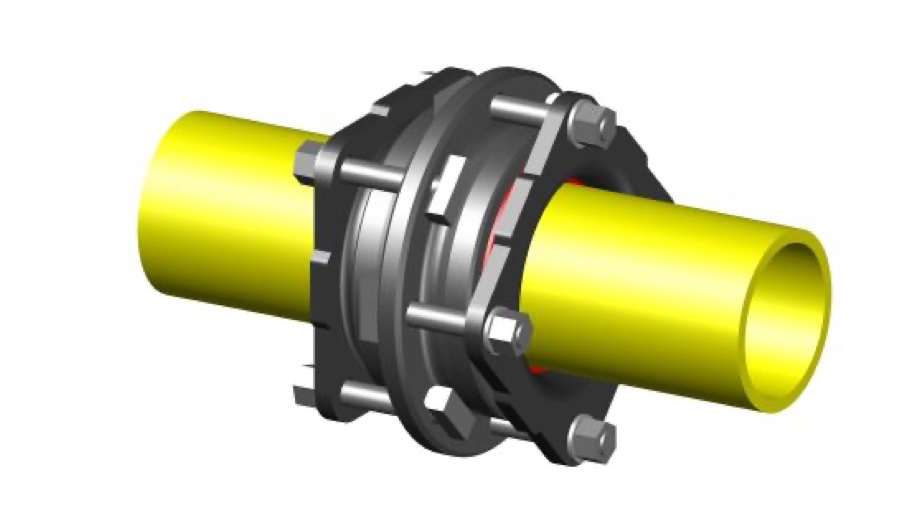

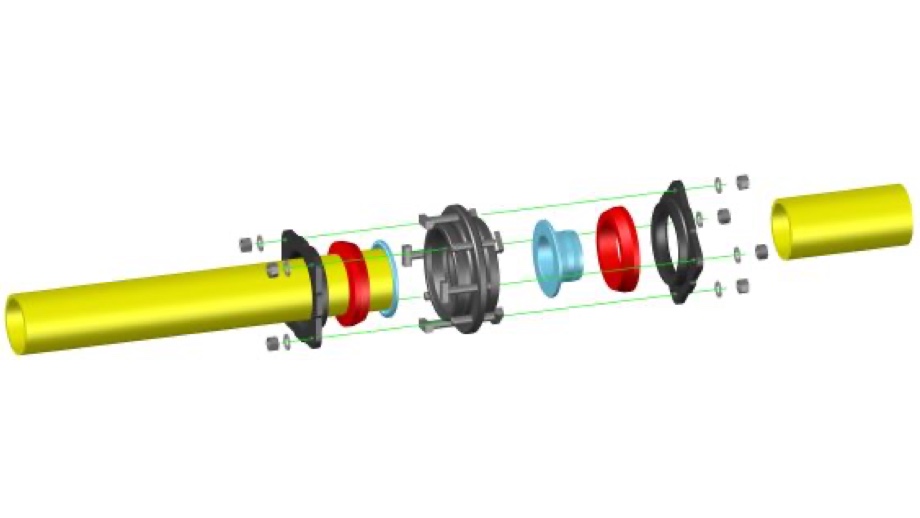

PPMセンブル［工具］

接続対象管は、ポリエチレン本管とポリエチレン管。仮設配管での繰り返し使用に最適です。常設配管にも使用できる性能があります。

口径	本体（外形×厚さ）mm	質量（㎏）	コード
100	239×83	8	5000-0100
150	290×83	10	5000-0150
200	341×83	11	5000-0200
300	448×83	17	5000-0300

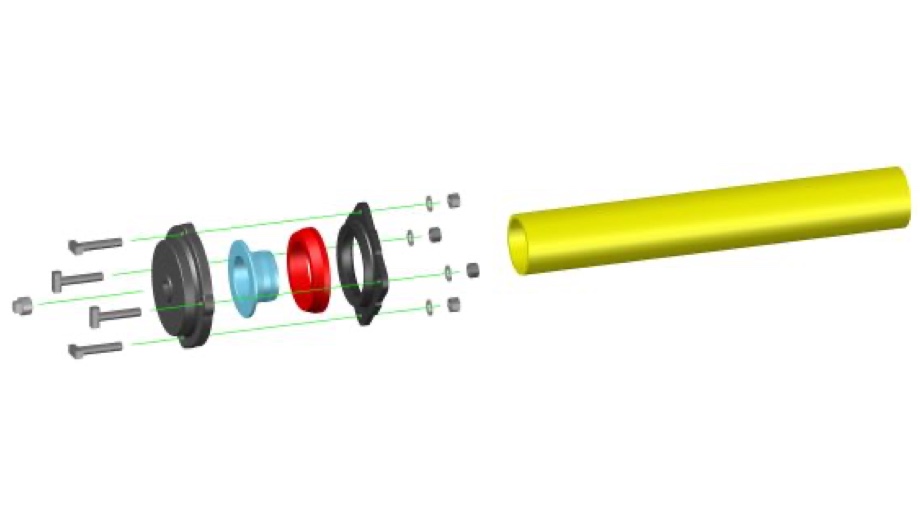

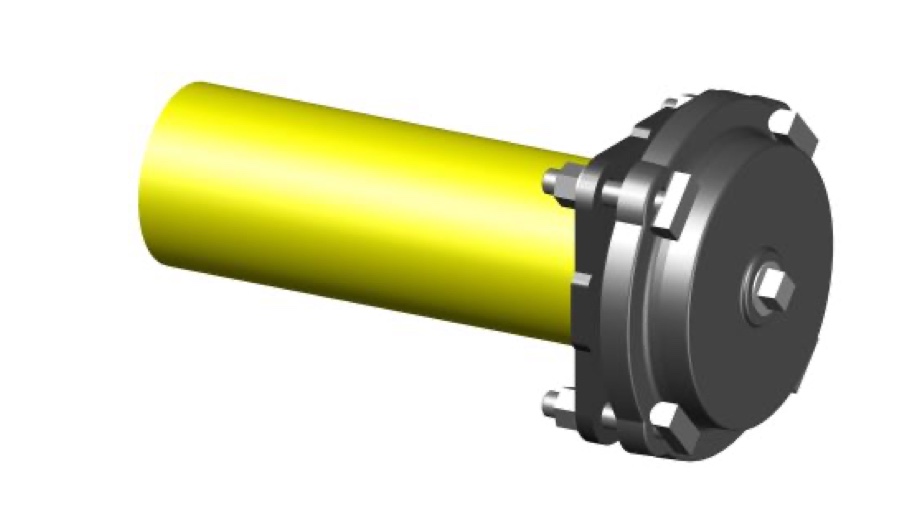

PMキャップ［工具］

ポリエチレン本管の管端閉止。再利用でき、一時的なEFキャップが不要になります。常設用としても使用できる性能があります。

口径	本体（外形×厚さ）mm	質量（㎏）	コード
100	238×49	6	5010-0100
150	290×49	7	5010-0150
200	341×49	10	5010-0200
300	448×51	19	5010-0300

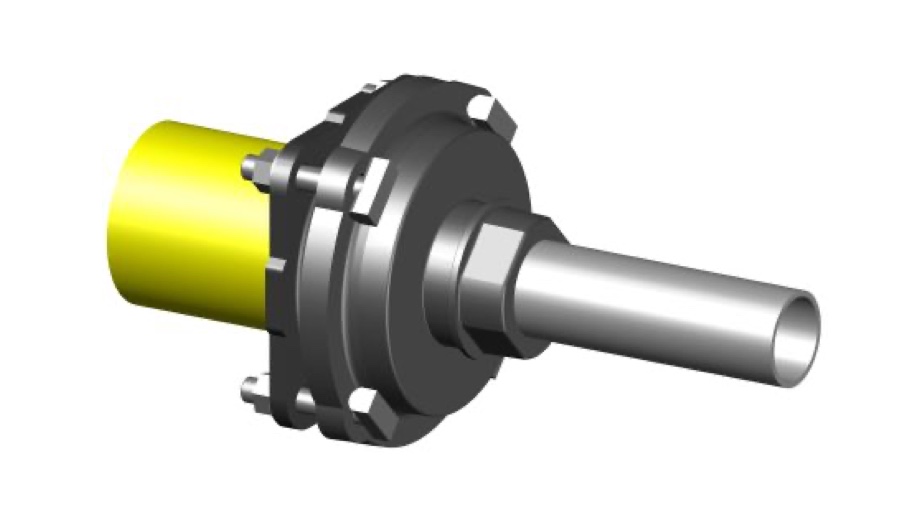

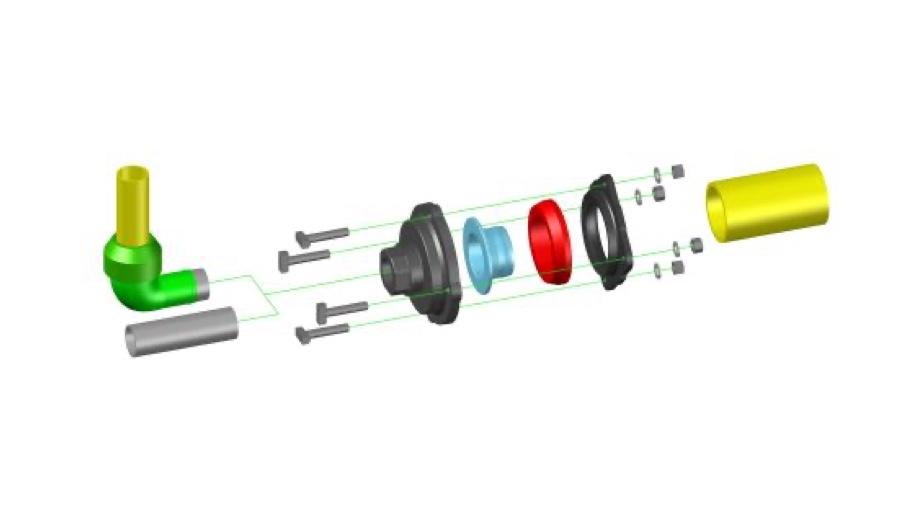

PMねじコケ（レジューサ）［工具］

接続対象管はポリエチレン本管とガス用テーパねじ継手・ねじ加工管。仮設配管・パージ管をねじ接合でき、ねじプラグ閉止も出来ます。ねじ継手側には、ノーブローバック取付が可能です。

口径	本体（外形×厚さ）mm	質量（㎏）	コード
100×50	238×104	7	5030-1050
100×80	238×109	8	5030-1080
150×50	290×104	8	5030-1550
150×80	290×109	9	5030-1580
200×80	341×109	13	5030-2080
300×80	448×111	21	5030-3080

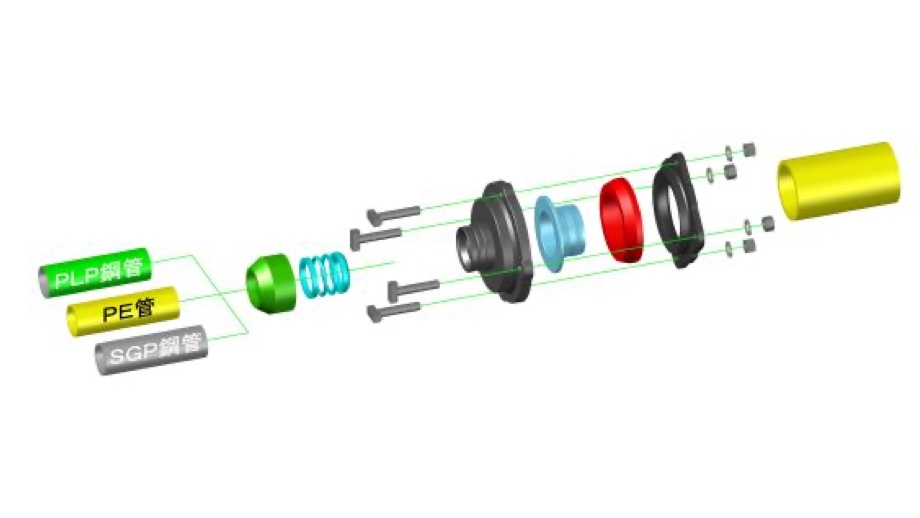

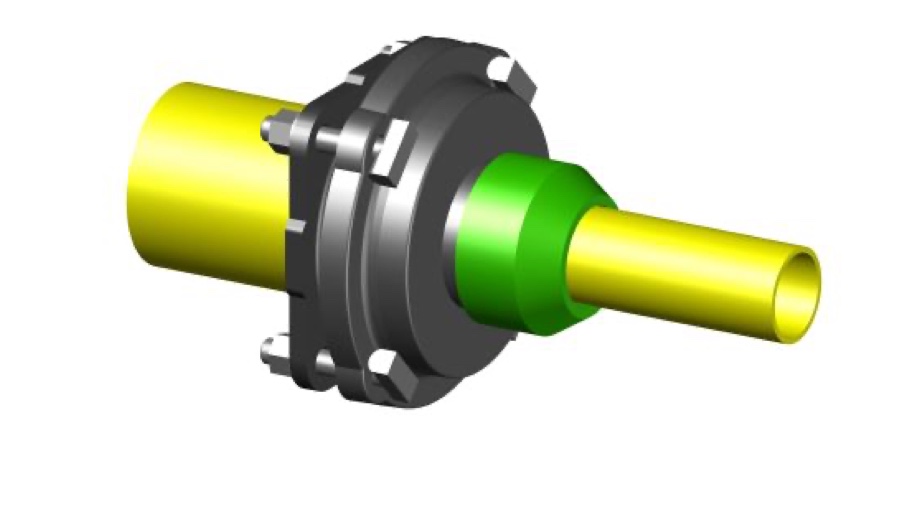

PMコケ（レジューサ）［工具］

接合対象管はポリエチレン本管と各種の支供管（PE管・PLP･SGP管）。仮設配管・パージ管をメカニカル接合でき、再利用ができます。常設配管としても使用できる性能があります。

口径	本体（外形×厚さ）mm	質量（㎏）	コード
100×50	238×94	6	5020-1050
100×80	238×136	8	5020-1080
150×50	290×94	8	5020-1550
150×80	290×136	10	5020-1580
200×80	341×136	13	5020-2080
300×80	448×138	21	5020-3080
